军用罗盘（指北针）使用方法

—、用途
   六·五式罗盘仪是测定方位、距离、水平、坡度（俯仰角度）、高度、行军时间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有夜光粉。
二、结构简单介绍
   仪器主要由罗盘、里程计两部分构成，如（附图1）。罗盘部分有提环（1），度盘座（2），在度盘座上划有两种刻线，外圈为360度分划制，每刻线为1度。内圈为6000（密位）分划制，圆周共刻300刻线，每刻线线值为20（密位）。内有磁针（3），测角器（4），俯仰角度的分划单位为度，每刻线为2。5度，可测量俯仰角度±60度。里程计部分主要由里程分划表，速度时间表（8），测轮（9），齿轮，指针等组成。里程分划有1：50000，1：100000两种比例尺刻度值。1：100000比例尺每刻线相应代表1公里，1：50000每刻线相应代表0。5公里，可与具有相应比例或成倍比例的地图配合使用。速度时间表分划：外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时（以v代表），共十五种速度。时间刻度中每一刻线相应代表五分钟（V25为10分钟）。
   仪器侧面有测绘尺，两端为距离估定器。估定器两尖端长12.3毫米，照准与准星间长为123毫米，即为尖端长的10倍。
三、使用方法
（一）测定方位：
1．测定现地东南西北方向
（1）打开罗盘仪！使方位指标“△”对准“0”；
（2）转动罗盘仪，待磁针指北端对准“0”后，此时所指的方向就是北方，在方位玻璃上就可直接读出现地东、南、西、北方向。
2，标定地图方位
标定地图方位就是利用罗盘使地图上的方位和现地方位一致。
（1）打开仪器，调整度盘座，使方位指标“△”对准“0”；
（2）以测绘尺与地图上的真子午线相切；
（3）转动地图，使磁针北端指向本地区的磁偏角之数值上，则地图上的方位和现地方位完全一致。
3，测定磁方位角
A,测定图上目标的磁方位角
（1）用指北针精确标定地图，并保持地图不动；
（2）将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“0”刻划线；
（3）待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。
B,测定现地目标的磁方位角
（1）打开仪器，使方位指标“△”对准“0”，并使反光镜与度盘座略成45°；
（2）用大拇指穿入提环，平持仪器，由照准经准星向被测地目标瞄准；
（3）从反光镜中注视磁针北端所对准度盘座上的分划，即为现地目标的磁方位角数值。
（二）测量距离
1，用测绘尺直接量算图上距离
2，用里程计量读图上距离
（1〉先将红色指针归“0”；
（2）平持仪器，把里程计测轮轻放在起点上，沿所量取的路线向前滚动至终点；
（3）根据指针在比例尺上所指的刻线，即可直接读出相应的实地距离。例如在1：50000地图上由甲点量至乙点，仪器表盘上l；50000比例尺指的是14个刻线，则甲乙两点间的实地距离为7公里。者在l：100000地图上量得14个刻线，则甲乙两点间的距离为14公里。另外，与有相应比例的（如1：25000）或成倍比例（如1：20000及l∶500000）的地图也可经换算量读之。

風生水動

[這個文章最後由風生水動在 2004/07/09 08:26pm 第 3 次編輯]

3、用距离估定器概略测定现地目标的距离 . 仪器上距离估定器两尖端的间隔为照准与准星间距离的l?10，利用相似三角形关系，就可测定现地目标的距离。
（l）已知两目标（物体）与所在点距离，求此两目标（物体）之间的间隔，可用下列公式：
两目标之间的间隔＝两目标与站立点间的距离×1?10
打开仪器，用眼紧靠照准，瞄准目标，如两目标（物体）恰好为距离估定器两尖端所夹住（如附图2），又已知两目标点与所在点之间的距离为100米，则两目标点间的间隔为100x1?10=10米，其余可按此方法计算。
此外，前方两目标（物体〉间的间隔不一定恰好为距离估定器两尖端所夹住，而小子或大于其间隔时，可采用下列公式：
两目标点间的间隔＝两目标与所在点间的距离x1?10 x两目标所占两尖端间隔的倍数。
例：已知两目标与站立点间的距离为100米，测得两目标间的间隔为距离估定器两尖端间隔的7?10，则两目标间的间隔为100×1?10×7?10＝7米。 同样，若两目标间的间隔为距离估定器两尖端间隔的1．5倍，则两目标间的间隔为100x1/10x1.5＝15米。
（2）已知物体的宽度或两目标之间的间隔，求目标与所在点间的距离，可用下列公式计算：
目标与站立点间的距离：已知目标的间隔×10
例：已知前方丙目标间的间隔为12米，正好为距离估定器两尖端所照准，则目标点与站立点间的距离为12×10＝120米。
此外，已知目标的间隔，但在瞄准时，小于或大于距离估定器两尖端的间隔，可用下列公式：
目标与所在地点的距离=（目标的实际间隔x10）/目标占距离估定器两尖端间的间隔的倍数
注：用距离估定器测定现地目标距离的方法是简便的，但精度不高。
（三）行军时间及速度计算
用仪器上的速度时间表，在量取里程的同时，可测定行军所需要的时间或在规定时间内的行军速度，其方法如下：
l.行军时间计算：打开仪器，使里程表指针归零（表盘红线上）。在求出到达目的地里程的同时，速度时间表便按照l：100000比例尺里程，指出按13、15、17、19、21、23、25公里?小时（外侧表，顺时针读数）及10、14、16、18、20、22、24、30公里?小时（内恻表，逆时针读数）速度行军各所需时间，若为在l∶50000比例尺地图上所量得里程，则用手指轻按测轮，使里程减半，指针所指示的速度和时间即为所求。例如：在1：50000比例图上量得距离为40公里，若按v20 速度走完全程，求所需时间。首先将指针拨至1：50000比例尺的20公里处，在v20圈内指针所指即为所求。若规定的速度为表上没有显示之速度，则找出有倍率关系的速度，乘以倍率求得时间。如每小时行军速度为5公里，量得里程为30公里，求时间，便可读：v10为3小时，由于v10是v5的2倍即将得数乘2或拨测轮使指针指示60公里处读v10得6小时，再如v6时，可读v18，将得数乘3或拨测轮使指针指示90公里处读v18得5小时，余类推。
（注意：以上计算均未包括行军体息，调整及道路量取时的坡度和弯曲系数等，在组织行军时，应在表上加入有关数据。）
2.行军速度计算，在求出到达目的地里程的同时，根据要求到达的时限，便可依速度时间计算表选择规定时限内的适当速度（注意：若为1：50000比例尺的里程应将规定时限加倍进行选择）作为行军速度。
（注意：在求行军速度时，同时相应加入有关行军数据再进行计算。）


（四）测定斜面的坡度（俯仰角度）
打开仪器，使反光镜与度盘座略成45度，侧持仪器，沿照准、淮星向斜面边瞄准，并使瞄准线与斜面平行，让测角器自由摆动，从反光镜中注视测角器中央刻线所指示俯仰角度表上的刻度分划，即为所求的俯仰角度（坡度）。

（五)测量目标概略高度
已知目标（物体）与所在点之间的水平距离，先测定目标的俯仰角，再查高度表（见附表1），即可得知目标的高度，其方法如下：
1。曲地图上或用距离估定器求得所在点与欲测目标（如山顶、烟囱、塔尖等）的水平距离；
2。测持仪器，沿照准、准星的目标顶端瞄准，让测角器自由摆动至停止，看清测角器刻线所指示的俯仰角度值；
3。查看高度表（附表1）或用密位公式计算即可得知高度。
例：已知测点至被测物水平距离为100米，用仪器测得俯仰角度为30°，然后查高度表，在100米横格对准30°竖格，查得被测物高度为57．74米。

四、仪器的维护与保养:

l、放置仪器不要靠近铁磁性物质，以免损耗磁性。

2、不可用测绘尺敲打物体，以免影晌测量精度。

3、反光镜勿扭弯，以免影响瞄准和看读分划，表面要保持光洁，不要用脏布、手去揩擦。

4、仪器不用时应关闭，放人盒中，注意不要碰撞。


風生水動

PATTON

haiyang57



pan0158

thanks

風生水動

[ 這篇文章最後由風生水動在 2004/11/02 00:43am 第 1 次編輯 ]

                                             62式軍用指北針

風生水動


                                                              PLA 62式軍用指北針

風生水動

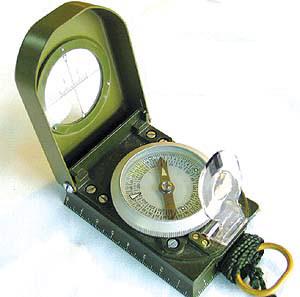

80式軍用指北針
https://forum.shusquare.com/non- ... 80jz_1099704431.jpg

風生水動

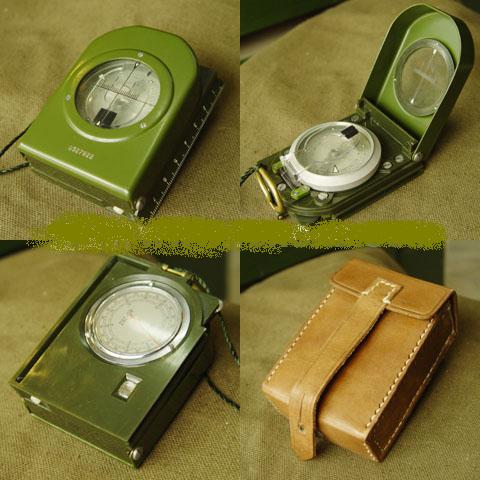

PLA 80式軍用指北針
https://forum.shusquare.com/non- ... 80jz_1099705293.jpg

風生水動

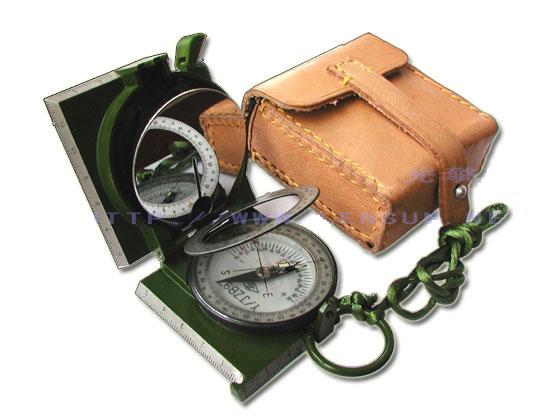

97型軍用指北針
